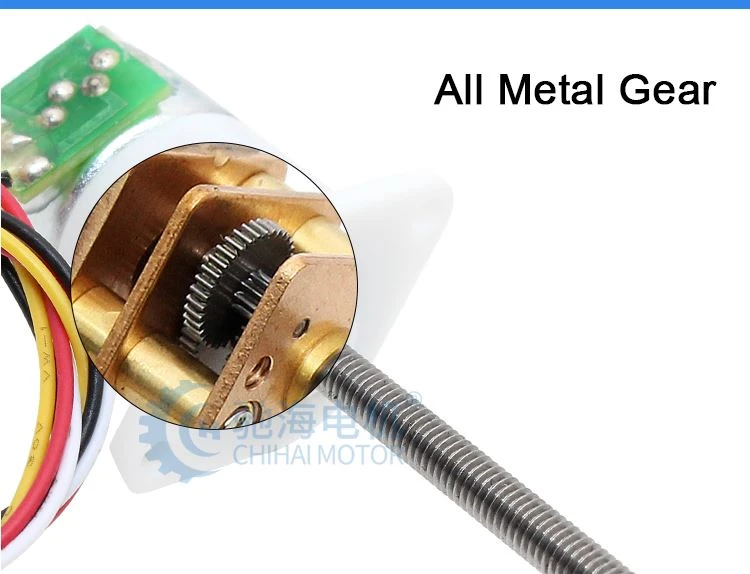

M3 schroefdraadas 15BY volledig metalen stappenmotor
Staphoek: 18 graden / 50
phase resistance:30 Ω/Phase
Productomschrijving
Product type: | CHS-GM12-15BY DC-stappenmotor |
Schacht lengte: | 32,3 mm (partij aanpasbaar) |

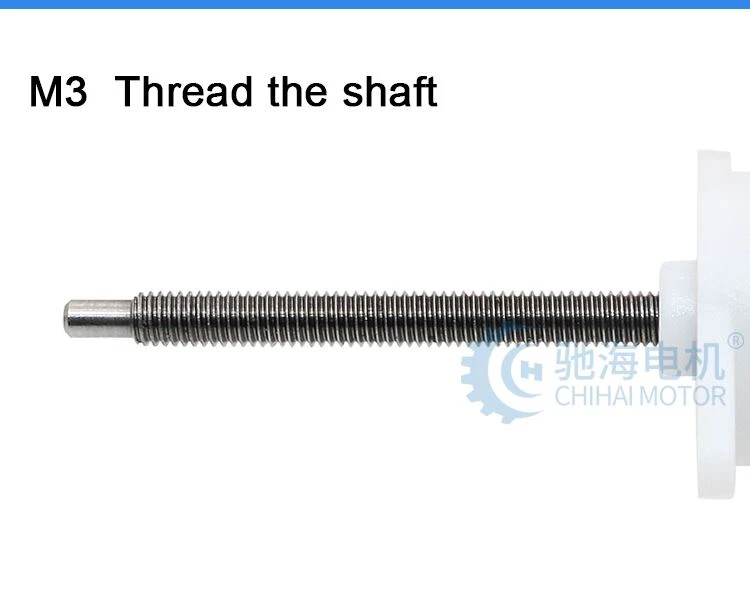

Schachtdiameter: | M3 Thread the shaft (batch customizable) |
Spanning: | Gelijkstroom 5-12V |
Gewicht: | Ongeveer 14g |
Stap hoek: | 18 graden / 50 |
fase weerstand: | 30 Ω/Phase |
Sollicitatie: | Slimme selfiestick, slimme camerahouder, Intelligente robotcamera Hoek, intelligente microrobot, enz. |

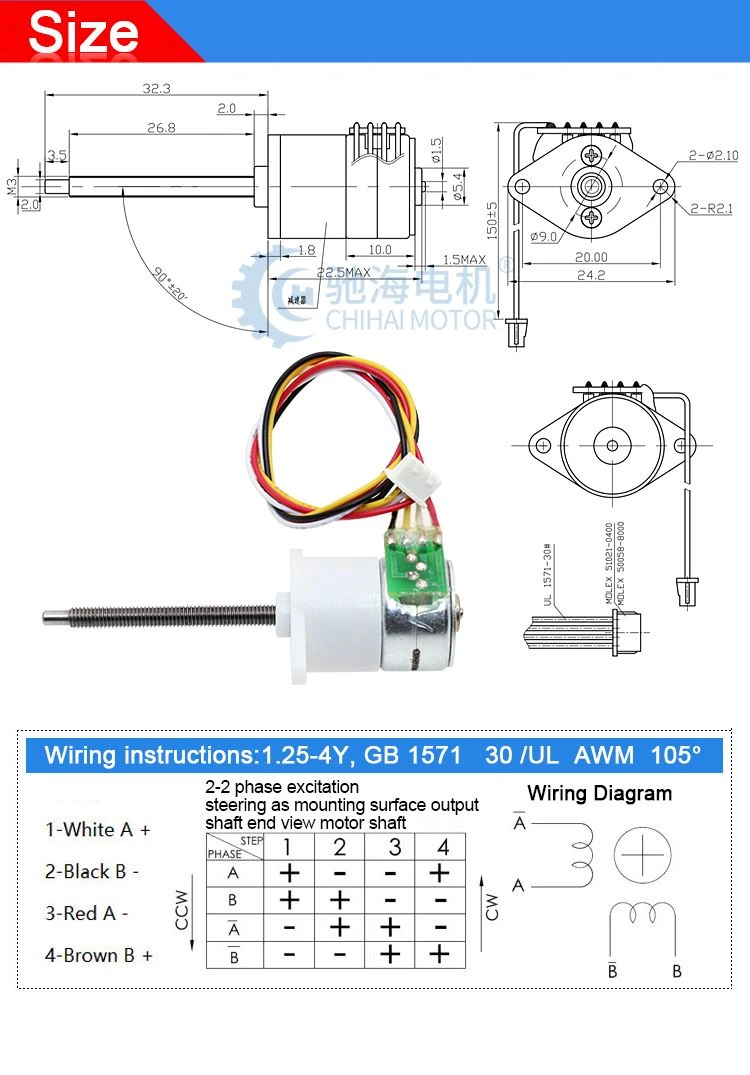

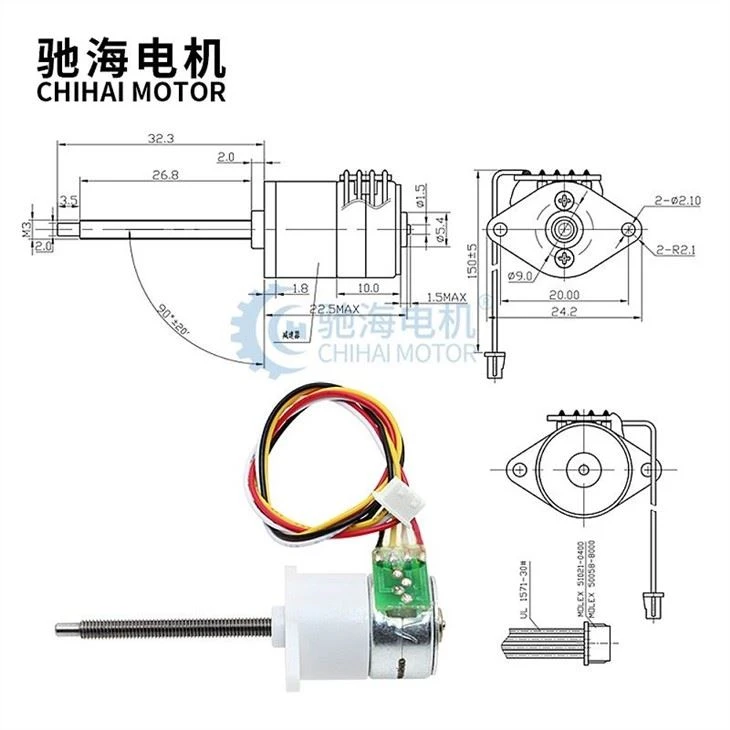

Gedetailleerde afbeeldingen
Invoer stappenmotor parameters:
ModelnaamMODEL:CHS-15BY-M3015 | |||
Nominale spanning | 5 V gelijkstroom (stuurprogramma IC:16219) | STROOM PER FASE | 160mA / FASE |
SPOELWEERSTAND | 30±7 percent ohm / PHASE | AANTAL FASEN | 2 FASEN |
STAP HOEK | 18 graden / STAP | EXCITATIE METHODE | 2 FASEN EXCITATIE |
RIJD MODUS | BIPOLAIRE AANDRIJVING | SPOELINDUCTANTIE | 9,5 mH / FASE |
TREK-UIT KOPPEL | MEER DAN | HOUDKOPPEL | MEER DAN |
4 gf-cm BIJ 500 pps | 16 gf-cm BIJ 0 pps | ||
MAX REACTIEFREQUENTIE | MEER DAN 1200 pps | MAX STARTFREQUENTIE | MEER DAN 900 pps |
ISOLATIEKLASSE | KLASSE E VOOR SPOELEN | ISOLATIE STERKTE | 100 V AC VOOR EEN SECONDE |
ISOLATIE WEERSTAND | 50MΩ DC 500V | BEDRIJFSTEMPERATUUR | -0 - plus 55 graden |
Productparameters:
Model:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Spanning: DC 5.0V (stuurprogramma IC:L6219) | |
Motorfrequentie Bedrijfsspanningsbereik | |

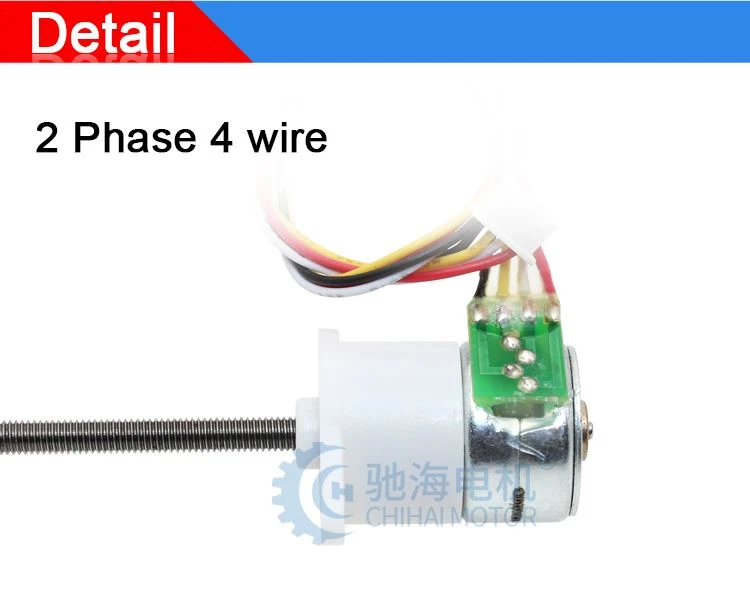

fasen | 2 fase 4draads |
Verhouding | 1: 50 |
Stap hoek: | 0.36 graden |
Geen ladingssnelheid (rpm) | 60 tpm / 1000pps |
Geen belastingsstroom (mA) | Minder dan of gelijk aan 400 mA / 1000pps |
Houdkoppel (gf.cm) | 700gf.cm Min |
Trek Koppel (kgf.cm) uit | 480gf.cm m Min / 1000pps |
inductantie (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |

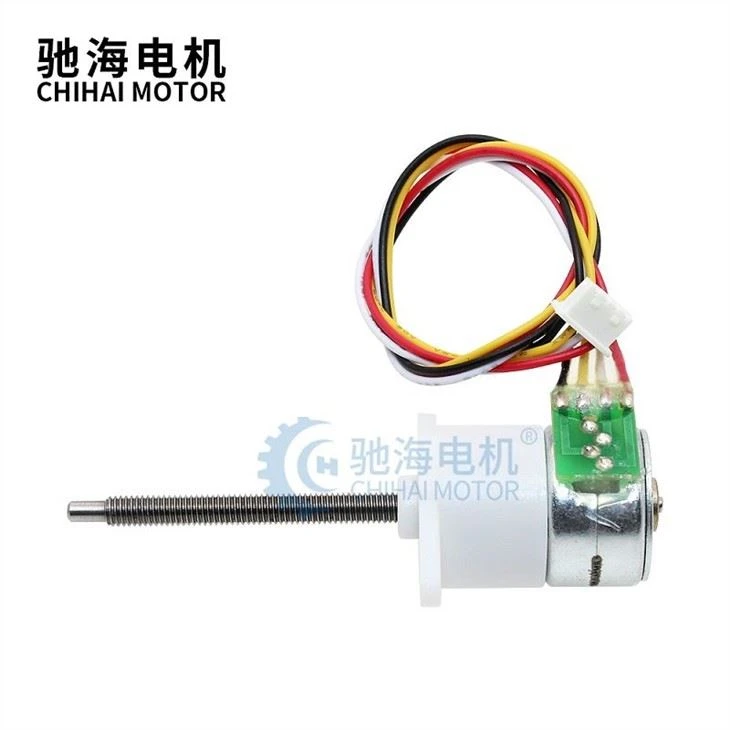

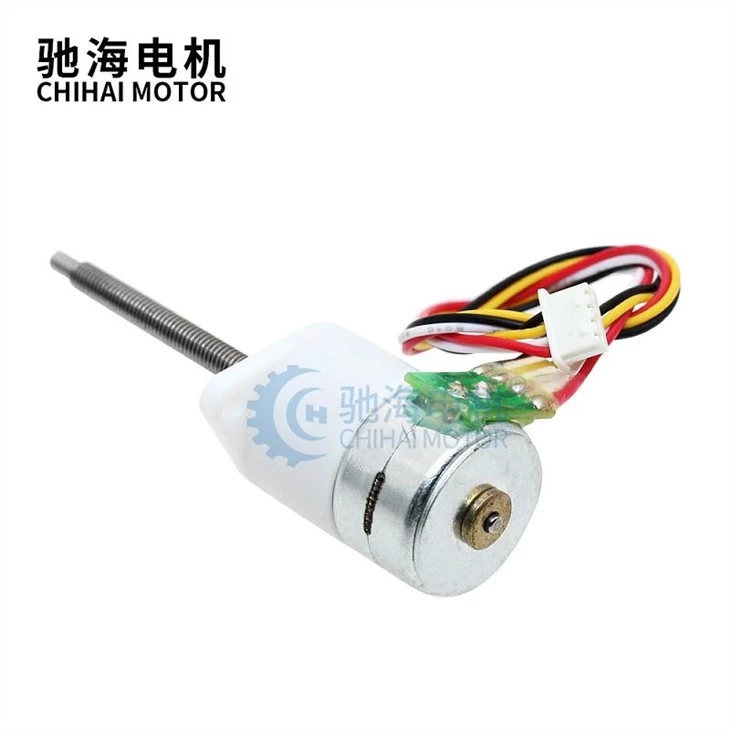

Productweergave
Verpakking Levering:
PAKKET:
Standaard omdoosverpakking.
TIJD OM TE BEZORGEN:
3-20 dagen na het bevestigen van de bestelling, moet de leveringsdatum voor details worden bepaald op basis van:
productieseizoen en bestelhoeveelheid.
AANDACHT:
Als er speciale inklaringsdocumenten vereist zijn, neem dan vooraf contact met ons op voor bevestiging.
FAQ
Vraag: 1. Wat voor soort motoren kunt u leveren?
A: Voor nu bieden we voornamelijk micromotoren en een reeks gelijkstroomvertragingsmotoren, inclusief rechte tandvertragingsmotor, planetaire vertragingsmotor, wormvertragingsmotor. Op dit moment richt ons bedrijf zich op het ontwikkelen van verschillende soorten motoren met een spanning tussen 1VDC en 30VDC en motor diameter tussen 8 en 51 mm.
Vraag: 2. Kunt u mij een prijslijst sturen?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: Voor bestellingen is de standaard levertijd 3-25 dagen en deze tijd kan korter of langer zijn op basis van een ander model, periode en hoeveelheid.
Vraag:4. Is het voor u mogelijk om nieuwe motoren te ontwikkelen als we de gereedschapskosten kunnen leveren?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
Vraag: 5. Kunt u mij gratis monsters sturen?
Ja, we kunnen uw monsters ook terugbetalen wanneer u een bestelling plaatst.
