2-fase 4-draads 15BY stepping motor
intelligente robot camera Hoek
intelligente miniatuurrobot, enz.
2-fase 4-draads 15BY stepping motor
Productbeschrijving
Producttype: | CHS-GM15BY stappen borstelloze dc reductie motor |

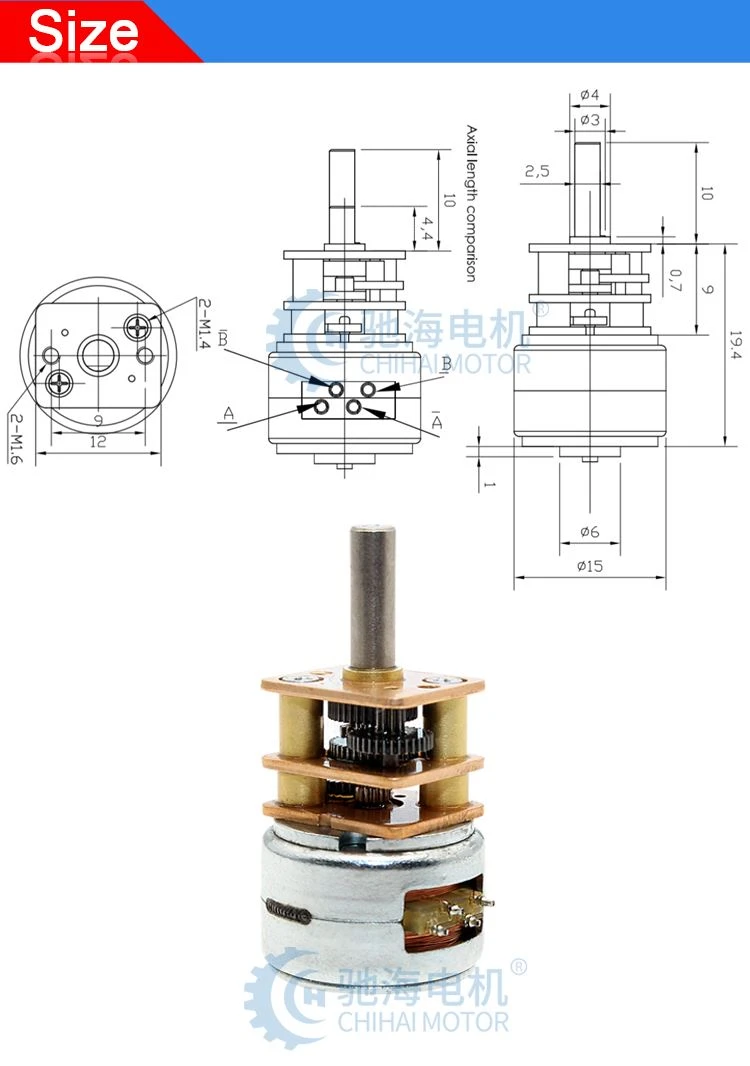

Grootte: | Φ15 * 20,5 mm (exclusief de lengte van de as) |
Aslengte: | 10mm one-way out as (aanpasbaar) |

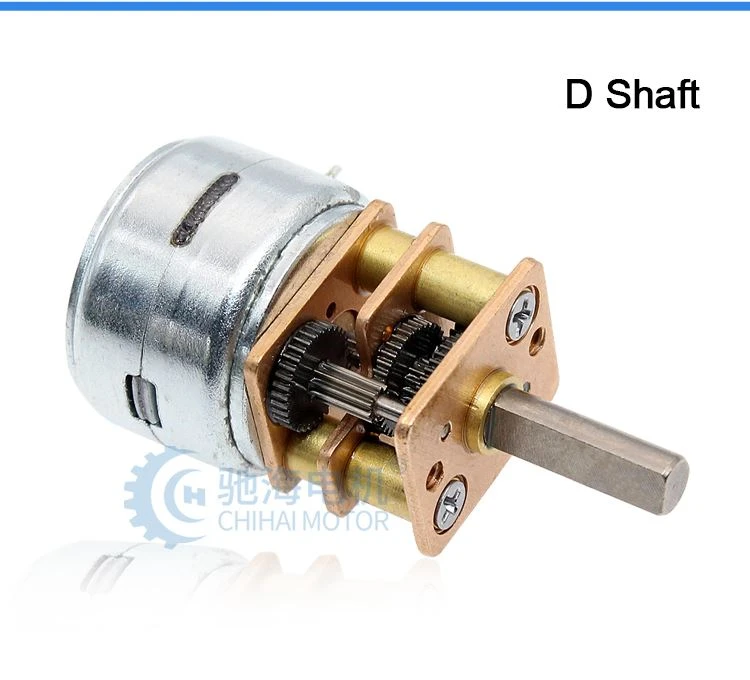

Asdiameter: | 3mm D type as |
Spanning: | GELIJKSTROOM 5-12V |
Gewicht: | Ongeveer 13g |
Toepassing: | Intelligente selfiestick, intelligente camerahouder, intelligente robot camera Hoek, intelligente miniatuurrobot, enz. |

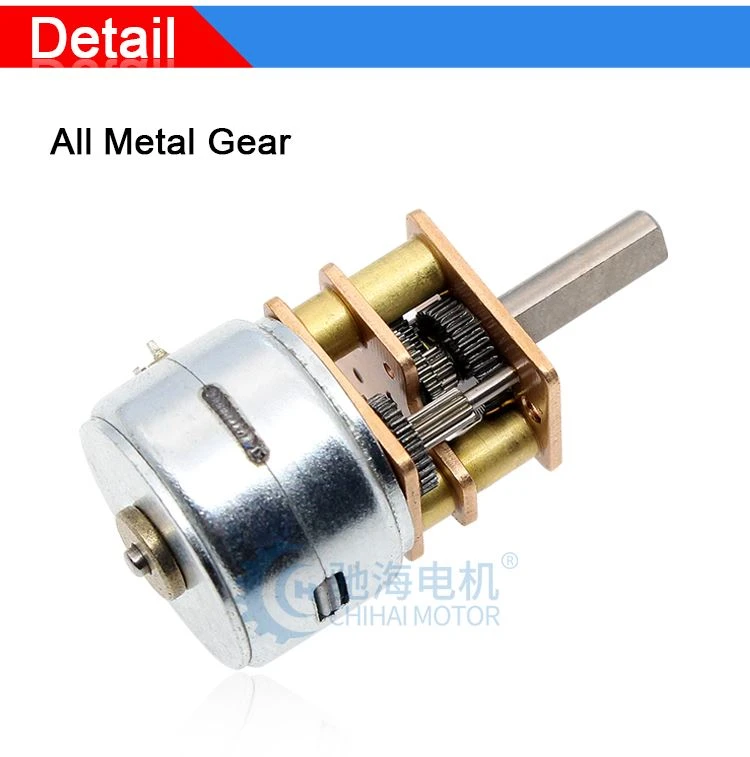

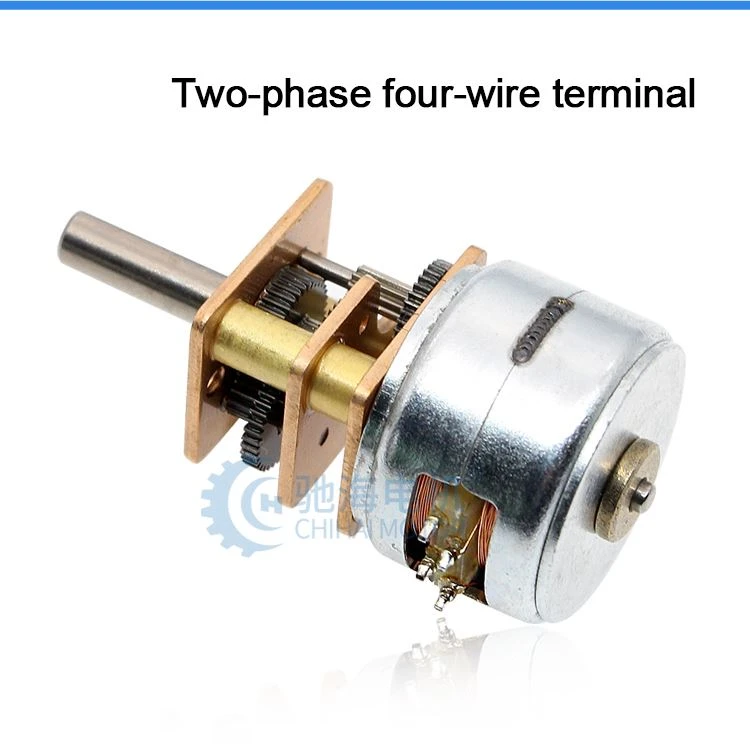

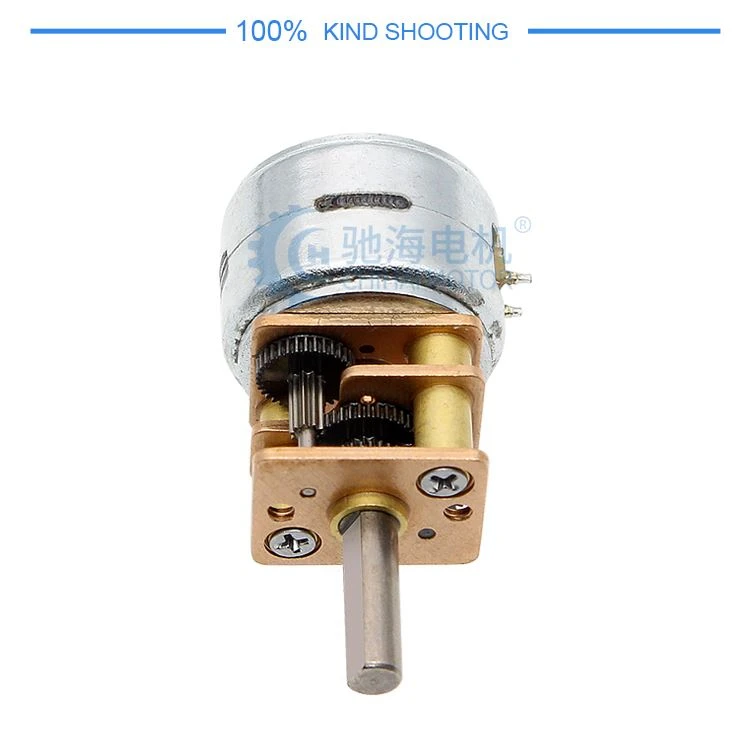

Gedetailleerde afbeeldingen
Ingang stappenmotor parameters
Model | CHS-15DOOR-M3015 | ||
NOMINALE SPANNING | 5 V GELIJKSTROOM (DrIVER IC:16219) | STROOM PER FASE | 160mA / FASE |
SPOELWEERSTAND | 30±7% ohm / FASE | Nee. VAN FASEN | 2 FASEN |
STAPHOEK | 18° / STAP | EXCITATIEMETHODE | 2 FASEN EXCITATIE |
RIJMODUS | BIPOLAIRE AANDRIJVING | SPOELGELEIDING | 9,5 mH / FASE |
MEER DAN | MEER DAN | ||
UITTREKKOPPEL | 4 gf-cm AT 500 pps | KOPPEL VASTHOUDEN | 16 gf-cm AT 0 pps |
MAXIMALE RESPONSFREQUENTIE | MEER DAN 1200 pps | MAXIMALE STARTFREQUENTIE | MEER DAN 900 pps |
ISOLATIEKLASSE | KLASSE E VOOR SPOELEN | ISOLATIESTERKTE | 100 V AC VOOR EEN SECONDE |
ISOLATIEWEERSTAND | 50MΩ GELIJKSTROOM 500V | BEDRIJFSTEMPERATUUR | -0 ~ +55°C |
Outputparameters van vertragingsmotor
Model：CHS-GM15BY BLDC Stappenmotor Spanning: DC 5.0V (Driver IC:L6219) | |||||||||
Nee. van fasen | 2 fase 4wire | ||||||||
Verhouding | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 210 | 1: 298 | 1: 380 |
Verhouding | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
Staphoek | 1,86° | 0,93° | 0,61° | 0,35° | 0,18° | 0,12° | 0,086° | 0,06° | 0,047° |
1000PPS snelheid (rpm) | 300 | 200 | 100 | 60 | 30 | 20 | 14 | 10 | 8 |
Fasestroom | 150mA / FASE | ||||||||
Faseweerstand | 30±7% ohm / FASE | ||||||||
Fase-inductie | 9,5 mH / FASE | ||||||||
Koppel vasthouden(kgf.cm) | 0.14 | 0.28 | 0.42 | 0.70 | 1.40 | 2.10 | 2.90 | Maximaal toegestaan | |
Trek torque(kgf.cm) | 0.04 | 0.08 | 0.12 | 0.20 | 0.40 | 0.60 | 0.84 | 1.20 | 1.50 |
Maximale startfrequentie | MEER DAN 1200 PPS | ||||||||
Maximale draaifrequentie | MEER DAN 900 PPS | ||||||||

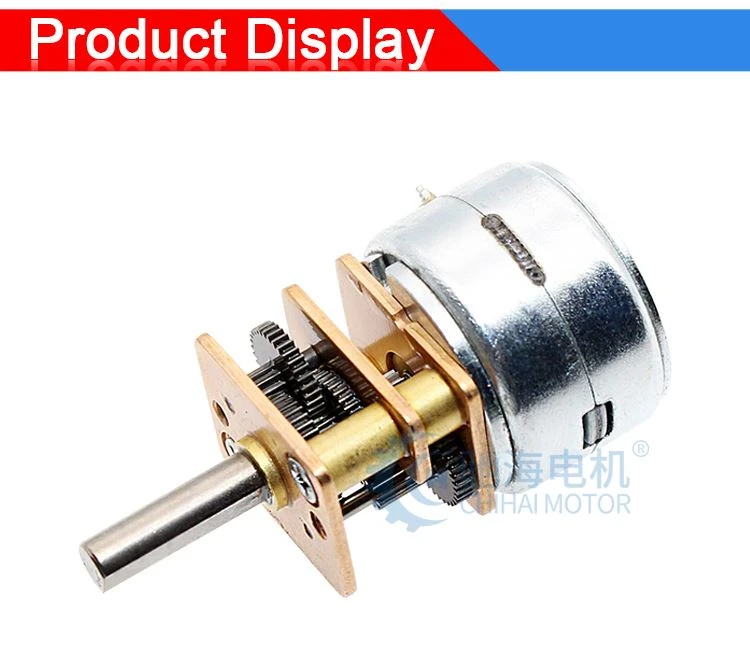

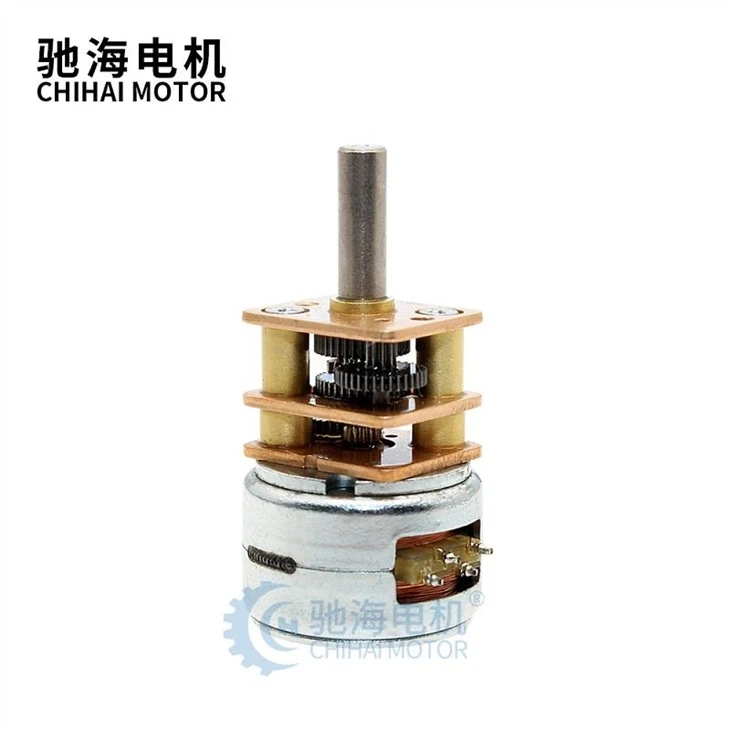

Product en weergave
Verpakking en levering
Pakket:
Standaard export kartonnen verpakking.
LEVERTIJD:
3-20 dagen na het bevestigen van de bestelling, detail leveringsdatum moet worden besloten volgens
productieseizoen en orderhoeveelheid.
Aandacht:
Als speciale inklaring documenten nodig zijn, neem dan van tevoren contact met ons op voor bevestiging.
FAQ
Q: 1.What soort motoren u verstrekken?
A: Voor nu, Wij verstrekken hoofdzakelijk micromotor en een reeks van gelijkstroom vertragingsmotor, met inbegrip van rechte tandvertragingsmotor, planetaire vertragingsmotor, wormvertragingsmotor. Op dit moment richt ons bedrijf zich op het ontwikkelen van verschillende soorten motoren met spanning tussen 1VDC en 30VDC en motordiameter tussen 8 en 51mm.
V:2. Kun je me een prijslijst sturen?
A: Voor al onze motoren, worden zij aangepast op basis van verschillende vereisten zoals levensduur, lawaai, voltage, en as enz. De prijs varieert ook afhankelijk van de jaarlijkse hoeveelheid. Het is dus echt moeilijk voor ons om een prijslijst te geven. Als u uw gedetailleerde vereisten en jaarlijkse hoeveelheid delen, zullen we zien welk aanbod we kunnen bieden.
V:3. Wat is de doorlooptijd voor reguliere bestelling?
A: Voor bestellingen is de standaard doorlooptijd 3-25 dagen en deze tijd kan korter of langer zijn op basis van een ander model, periode en hoeveelheid.
V:4. Is het voor u mogelijk om nieuwe motoren te ontwikkelen als we gereedschapskosten kunnen leveren?
A: Ja. Gelieve vriendelijk te delen de gedetailleerde eisen zoals prestaties, grootte, jaarlijkse hoeveelheid, richtprijs etc. Dan maken we onze evaluatie om te zien of we kunnen regelen of niet.
Q: 5.Kunt u mij gratis monsters sturen?
Ja, ook kunnen we uw monsters vergoeding terug te keren wanneer u bestelling plaatst.
