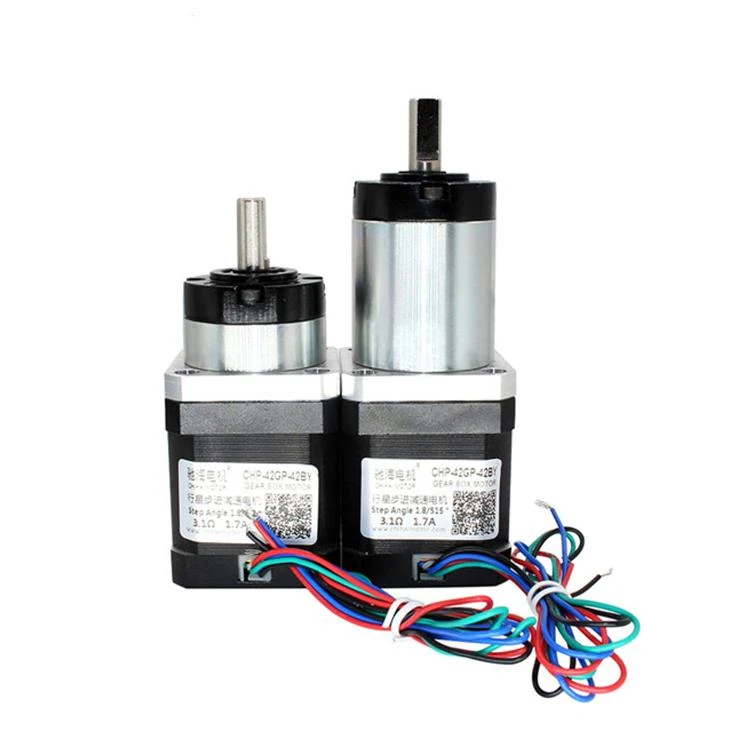

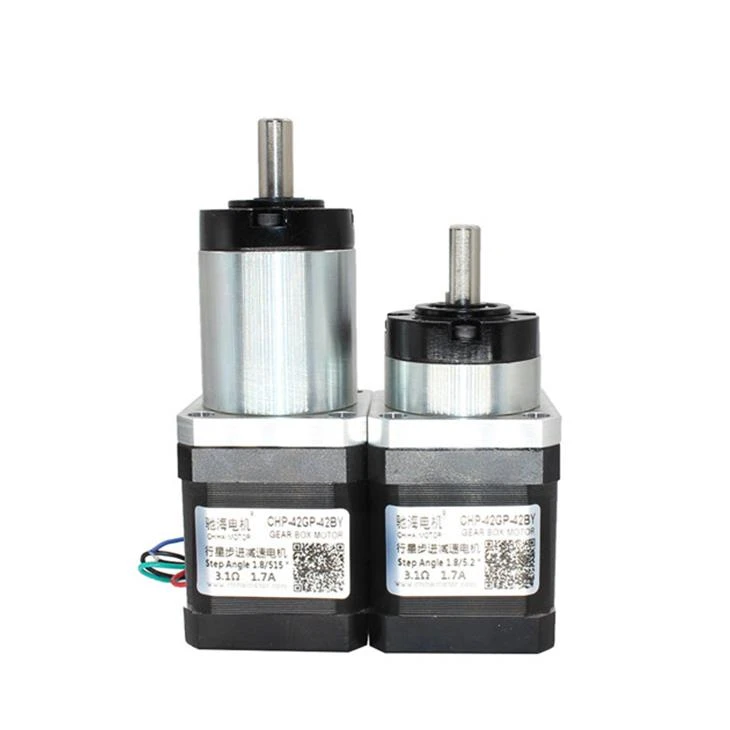

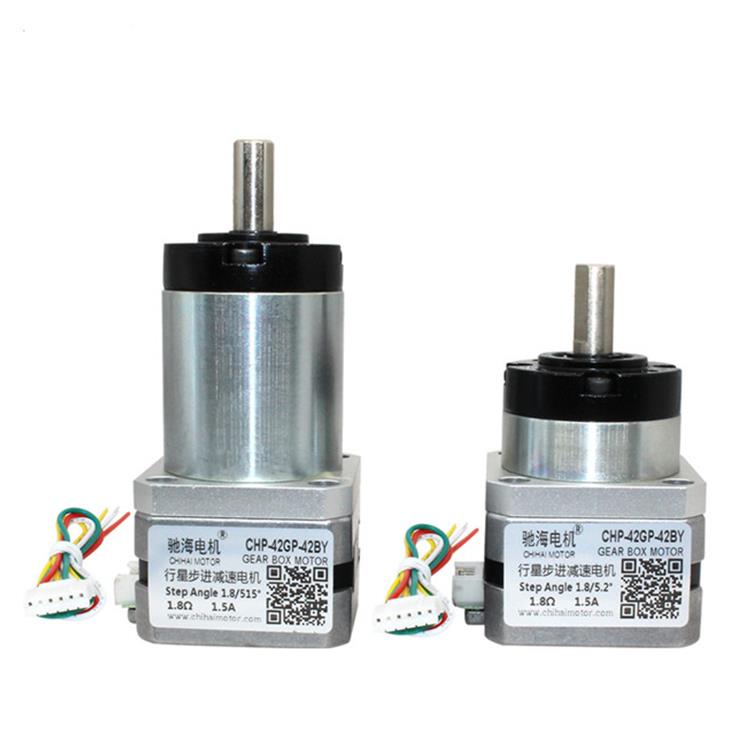

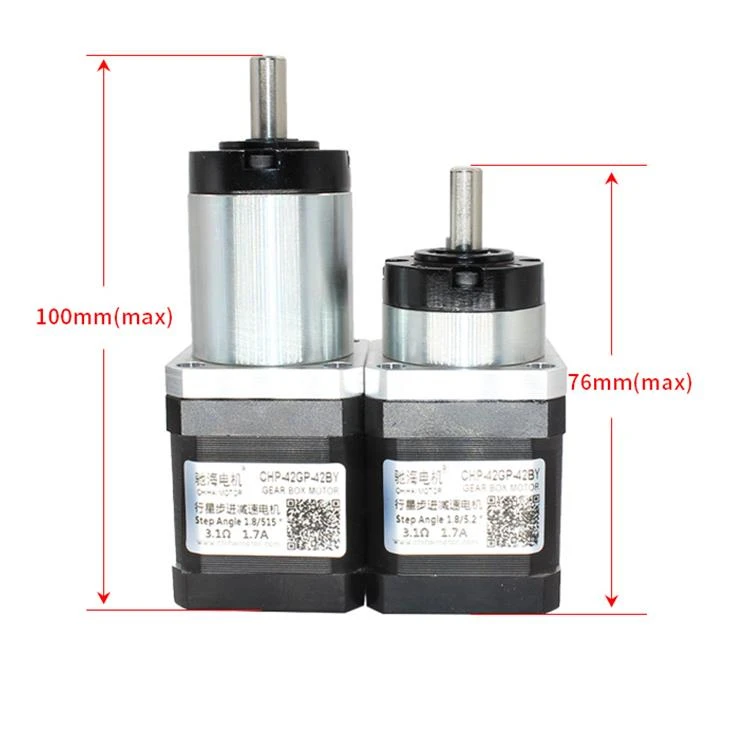

Planetaire versnellingsstappenmotor

Productnaam:

CHP-42BY DC stappenmotor met permanente magneet

Kenmerken:

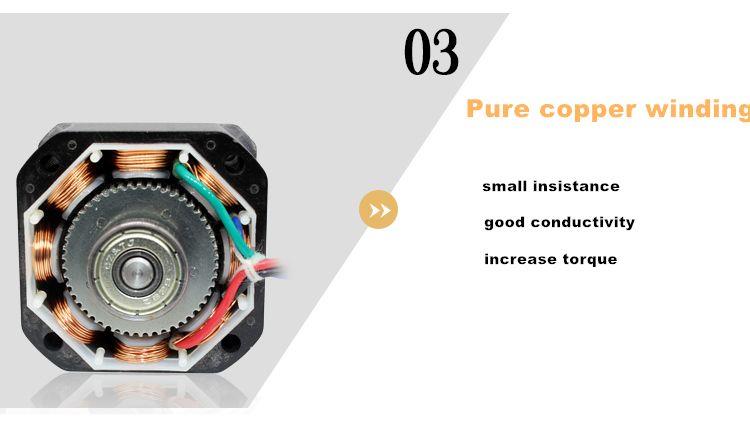

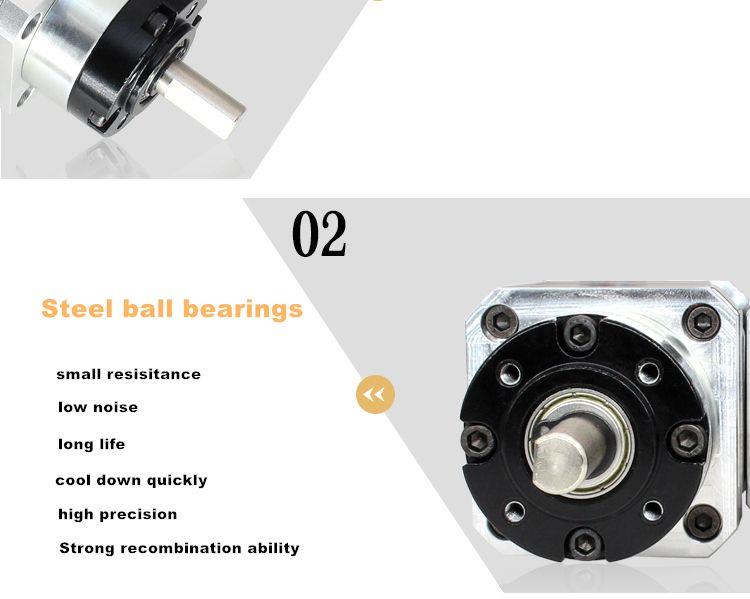

planetaire tandwielconstructie, kogellagerconstructie met stroomonderbreking en zelfblokkerend vermogen.

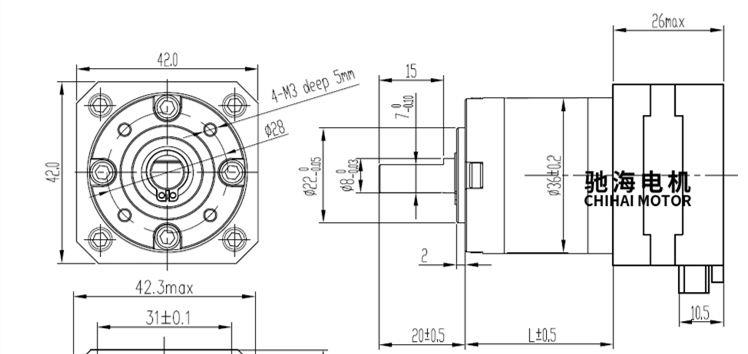

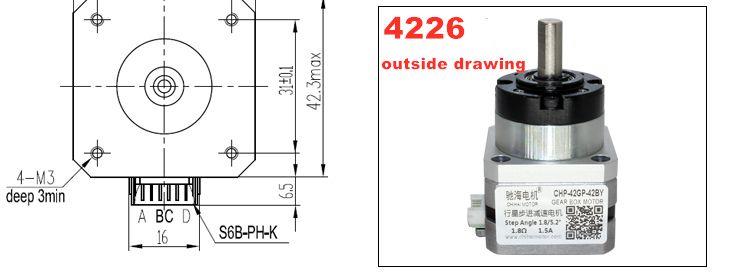

Buitenste diameter:

42 x 42 x L mm (verschillende vertragingsverhouding is anders

As diameter:

asdiameter 8 mmD lettertype D dik 7,0 mm (batch aanpasbaar)

As lengte

lengte 20 mmD lang 15 mm (aanpasbaar in batch)

Bijpassende stappenmotor serie:

4226-serie

Gewicht:

ongeveer 450-680 gram (overeenkomende motor met verschillende lengte en verschillend gewicht van de reductieverhouding).

Toepassing:

Intelligente robots, huishoudelijke apparaten, elektrische gordijnen, elektrische droogrekken voor fietsen, fietsboosters, intelligente manipulators, enz.

Optionele accesoires:

onafhankelijke puls driver, reductieflens montagebeugel, flenskoppeling en ga zo maar door.

Vermindering
verhouding

Uitrusting
treinen

Versnellingsbak
lengte
(Mm)

Het verloopstuk
max. belasting (kgf.cm)

De onmiddellijke belasting van het reductiemiddel (kgf.cm)

Stap
Hoek

Uitgang statisch koppel
(Kgf.cm)

positionering
torque
(Kgf.cm)

Bereik van
snelheid

1: 3,71

1

26.5mm

≤40

≤60

0,485 ° / stap

≥18

≥1.0

32,4-97,1

1: 5.18

0,348 ° / stap

≥25

≥1.5

23,2-69,5

1: 13,7

2

34.5mm

≤40

≤60

0,131 ° / stap

≥60

≥3.0

8,7-26,2

1: 19,2

0,094 ° / stap

≥60

≥3.5

6,2-18,7

01:27

0,067 ° / stap

≥60

≥7.0

4,5-13,4

01:51

3

42.5mm

≤40

≤60

0,035 ° / stap

≥60

≥10.0

2,4-7,1

1:71

0,025 ° / stap

≥60

≥15.0

1,7-5,1

1:99

0,018 ° / stap

≥60

≥20.0

1,2-3,6

1: 139

0,013 ° / stap

≥60

≥30.0

0,9-2,6

1: 188

4

50.5mm

≤50

≤80

0,0096 ° / stap

≥80

≥40.0

0,6-1,9

1: 264

0,0068 ° / stap

≥80

≥50.0

0,5-1,4

1: 369

0,0049 ° / stap

≥80

≥80

0,3-1,0

1: 516

0,0034 ° / stap

≥80

≥80

0,23-0,7

Overeenkomende 4226 motorvertragingsparameters

Vermindering
verhouding

Uitrusting
treinen

Versnellingsbak
Lengte (mm)

Het verloopstuk
maximale belasting (kgf.cm)

De onmiddellijke belasting van het reductiemiddel (kgf.cm)

Stap
Hoek

Uitgang statisch koppel
(Kgf.cm)

positionering
torque
(Kgf.cm)

Bereik van
snelheid

1: 3,71

1

26.5mm

≤40

≤60

0,485 ° / stap

≥7

≥0.4

32,4-97,1

1: 5.18

0,348 ° / stap

≥10

≥0.6

23,2-69,5

1: 13,7

2

34.5mm

≤40

≤60

0,131 ° / stap

≥25

≥1.5

8,7-26,2

1: 19,2

0,094 ° / stap

≥38

≥2.0

6,2-18,7

01:27

0,067 ° / stap

≥54

≥3.0

4,5-13,4

01:51

3

42.5mm

≤40

≤60

0,035 ° / stap

≥60

≥6.0

2,4-7,1

1:71

0,025 ° / stap

≥60

≥8.0

1,7-5,1

1:99

0,018 ° / stap

≥60

≥11.0

1,2-3,6

1: 139

0,013 ° / stap

≥60

≥16.0

0,9-2,6

1: 188

4

50.5mm

≤40

≤60

0,0096 ° / stap

≥80

≥22.0

0,6-1,9

1: 264

0,0068 ° / stap

≥80

≥33.0

0,5-1,4

1: 369

0,0049 ° / stap

≥80

≥40

0,3-1,0

1: 516

0,0034 ° / stap

≥80

≥60

0,23-0,7
