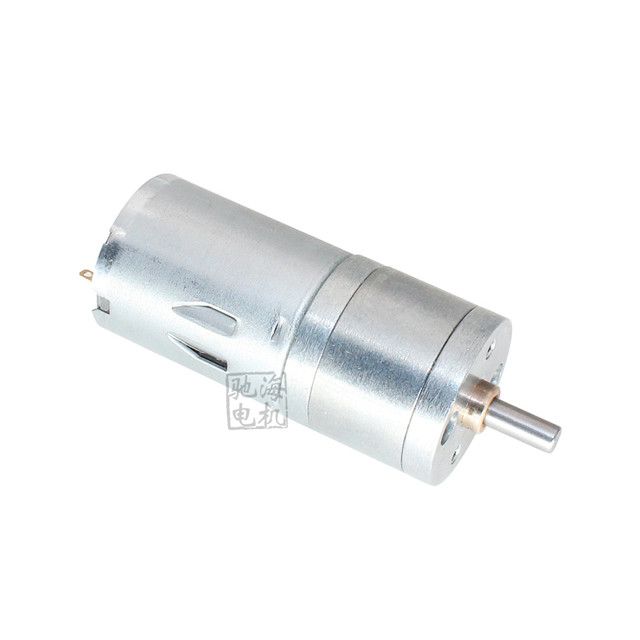

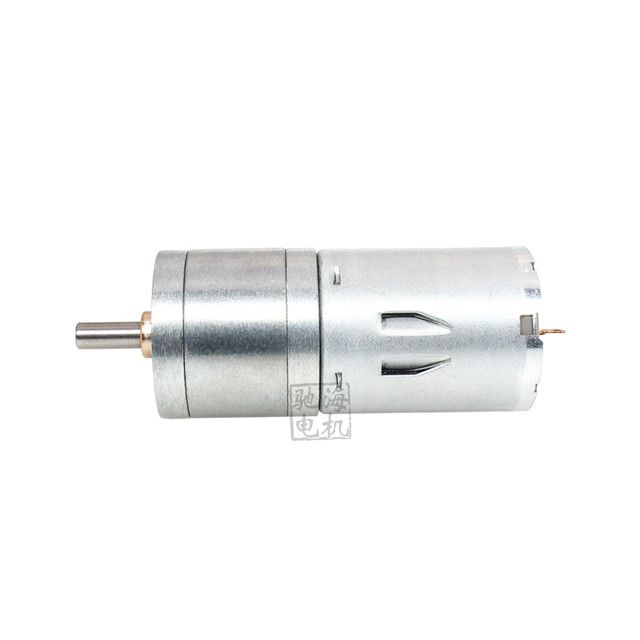

Reductiemotor met hoog koppel voor intelligente robot
Het rotordeel neemt zuivere kopergroep, kleine weerstand en sterke geleidbaarheid aan, zodat het motorkoppel toeneemt.
Model: CHR-GM25-370
Productomschrijving
Merk: | Chihai motor |
Type: | CHR-GM25-370 reductiemotor met permanente magneet DC |
Kenmerken: | volledig metalen tandwielstructuur, sterk magnetisch koppel, 370 motorafstemming |
Buitenste diameter: | diameter 25 mm * Lmm (verschillende vertragingsverhouding is verschillend) |
As diameter: | uit as diameter 4 mmD lettertype D dik 3,5 mm (batch aanpasbaar) |
As lengte: | lengte 12 mmD lang 8 mm (batch aanpasbaar) |
Gewicht: | ongeveer 100 gram (overeenkomend met verschillend gewicht van de vertragingsverhouding) |
Toepassing geval: | intelligente robot, elektrisch gordijn, intelligente balanswagen, intelligente manipulator, enz |
Productdetails
1. Zuivere koperdraadwikkeling
Het rotordeel neemt zuivere kopergroep, kleine weerstand en sterke geleidbaarheid aan, zodat het motorkoppel toeneemt.
2. D-lettertype-as
D type as, handiger installatie, niet gemakkelijk te glijden, bespaar installatietijd.
3. Het toestel keurt al metaalstructuur goed.
Slijtvastheid, torsieweerstand, lange levensduur, snelle warmteafvoer, hoge nauwkeurigheid en sterk composietvermogen.
4. Het magnetische materiaal is gemaakt van nat geperste magneet. De torsiekracht van het magnetische materiaal is groter dan die van de traditionele rubberen strook en loopt soepeler.
5. Verhoog de structuur van de koolborstel, de levensduur van het nominale koppelbereik is langer dan 1000 H en onderhoudsvrij. (de levensduur van het superkoppel wordt aanzienlijk verkort).
Productparameters
Model ： CHR-GM25-370 Motorreductor met permanente magneet DC |
|
|
|
| ||||||||
Voltage: DC24.0V max. Vermogen 3W |
|
|
|
| ||||||||
VERHOUDING | 1: 4,4 | 1: 9.3 | 01:15 | 01:20 | 01:34 | 1: 44,9 | 1: 74,8 | 1: 98,8 | 1: 165 | 1: 217 | 1: 362 | 1: 478 |
Onbelaste stroom （mA) | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 |
Onbelast toerental (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 | 35 | 27 | 16.5 | 12.5 |
Nominaal koppel (Kg.cm) | 0.15 | 0.4 | 0.6 | 0.8 | 1.3 | 1.8 | 3.0 | 4.0 | 6.0 | 8.0 | 8.0 | 8.0 |
Nominale snelheid （rpm) | 1000 | 480 | 300 | 225 | 130 | 100 | 60 | 45 | 27 | 20 | 14 | 11 |
Nominale stroom （A) | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 | ≤0.16 |
Kraankoppel (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 | 6 | 9 | mag niet hoger zijn dan 9,0 kg. cm | ||||
Blokkeerstroom （A） | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
Lengte vertrager (mm) | 19.0 | 19.0 | 19.0 | 19.0 | 21,0 | 21,0 | 23.0 | 23.0 | 25.0 | 25.0 | 27.0 | 27.0 |
Voltage: DC12.0V max. Vermogen 2W | ||||||||||||
VERHOUDING | 1: 4,4 | 1: 9.3 | 01:15 | 01:20 | 01:34 | 1: 44,9 | 1: 74,8 | 1: 98,8 | 1: 165 | 1: 217 | 1: 362 | 1: 478 |
Onbelaste stroom （mA) | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 | ≤80 |
Onbelast toerental (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 | 35 | 27 | 16.5 | 12.5 |
Nominaal koppel (Kg.cm) | 0.15 | 0.35 | 0.55 | 0.75 | 1.3 | 1.8 | 3 | 4 | 6 | 8 | 8 | 8 |
Nominale snelheid （rpm) | 1000 | 480.00 | 300.00 | 225.00 | 130,0 | 100.0 | 60.0 | 45.0 | 27.00 | 20.00 | 14.00 | 11.0 |
Nominale stroom （A) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 |
Kraankoppel (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 | 6 | 9 | mag niet hoger zijn dan 9kg. cm | ||||
Blokkeerstroom （A） | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 | ≤1.3 |
Voltage: DC6.0V max. Vermogen 1.6W | ||||||||||||
VERHOUDING | 1: 4,4 | 1: 9.3 | 01:15 | 01:20 | 01:34 | 1: 44,9 | 1: 74,8 | 1: 98,8 | 1: 165 | 1: 217 | 1: 362 | 1: 478 |
Onbelaste stroom （mA) | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
Onbelast toerental (rpm) | 1360 | 640 | 400 | 300 | 175 | 130 | 80 | 60 | 35 | 27 | 16.5 | 12.5 |
Nominaal koppel (Kg.cm) | 0.15 | 0.35 | 0.55 | 0.75 | 1.30 | 1.80 | 3.00 | 4.00 | 6.00 | 8.00 | 8.00 | 8.00 |
Nominale snelheid （rpm) | 1000 | 480 | 300 | 225 | 130 | 100 | 60 | 45 | 27 | 20 | 14 | 11 |
Nominale stroom （A) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
Kraankoppel (kg.cm) | 0.6 | 1.1 | 2 | 2.7 | 4.5 | 6 | 9 | mag niet hoger zijn dan 9kg. cm | ||||
Blokkeerstroom （A） | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 | ≤2.6 |
Verpakking en levering
PAKKET:
Standaard omdoosverpakking.
TIJD OM TE BEZORGEN:
3-20 dagen na bevestiging van de bestelling, moet de leverdatum worden bepaald volgens
productie seizoen en bestelhoeveelheid.
AANDACHT:
Als speciale inklaringsdocumenten vereist zijn, neem dan vooraf contact met ons op voor bevestiging.
