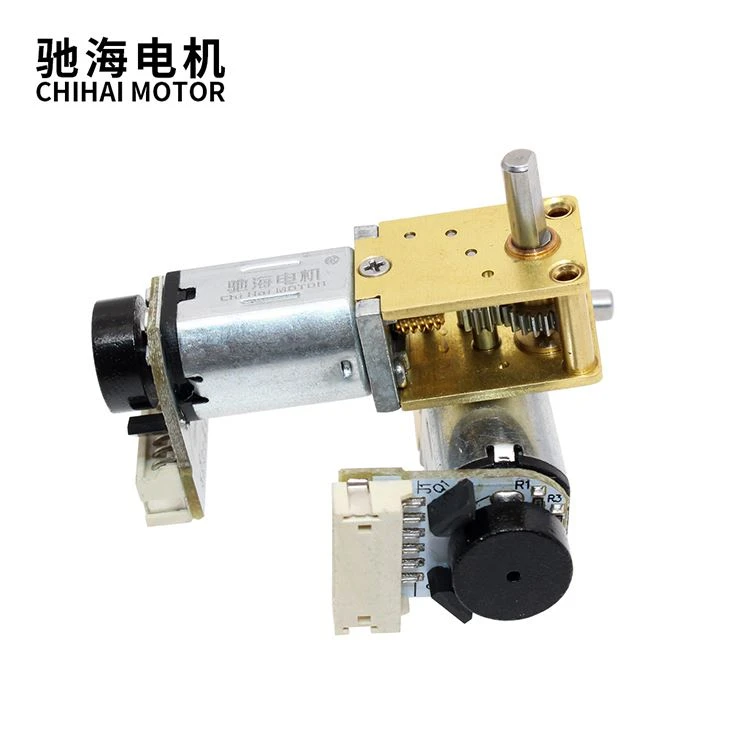

DC-wormwielmotor met Hall-encoder
Productomschrijving
| product type | CHF-GW12T-N20VA ABHL DC-wormwielmotor met hall-encoder |
| Maat | 10*18*34mm (exclusief de as) |
| Schachtlengte | 8 mm D |
| Schacht Dianeter | Φ3mm dik 2,5 D |
| Spanning | gelijkstroom 3-12V |
| Gewicht | Ongeveer 16 g |
| Bedradingsspecificatie | ZH1.5-6PIN-terminalconnector |
|

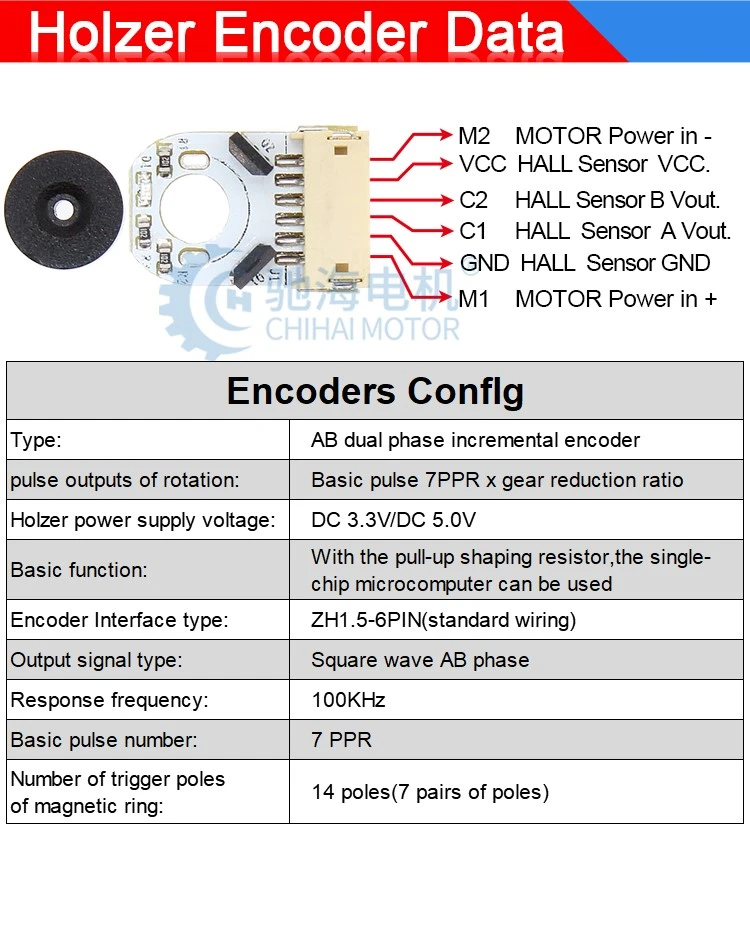

Encoder Specificaties |
AB tweefasige encoder 7-lijns basissignaal spanning 3,3V of 5.0V |
| Sollicitatie |
Intelligente robot, intelligente manipulator, intelligent meubilairIntelligent focussysteem, miniatuurhoofd, enz |

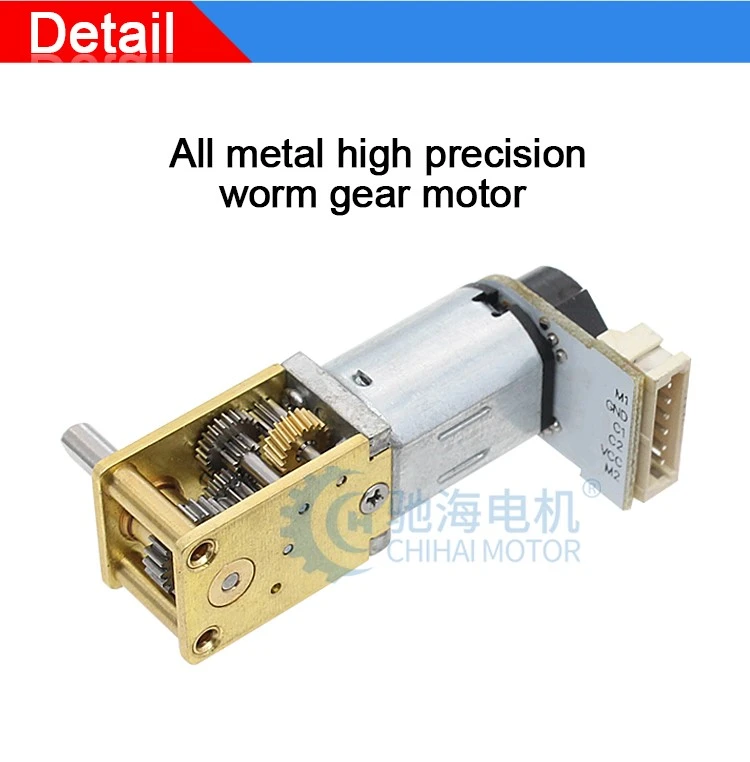

Volledig metalen tandwiel
Slijtvastheid, koppelweerstand, lange levensduur Snelle warmteafvoer en sterk composietvermogen

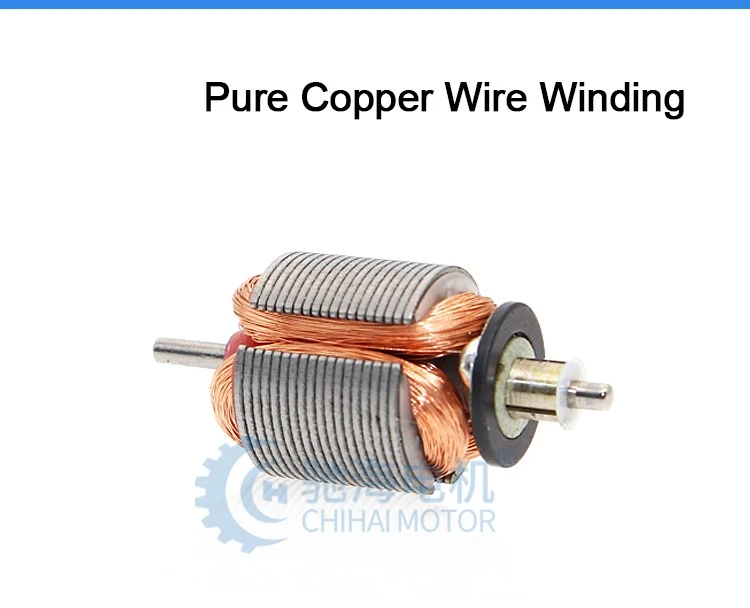

Zuiver koperdraadwikkeling
Het rotordeel maakt gebruik van een zuivere kopergroep, lage weerstand
Sterke elektrische geleiding, het gebruik van motorkoppel neemt toe

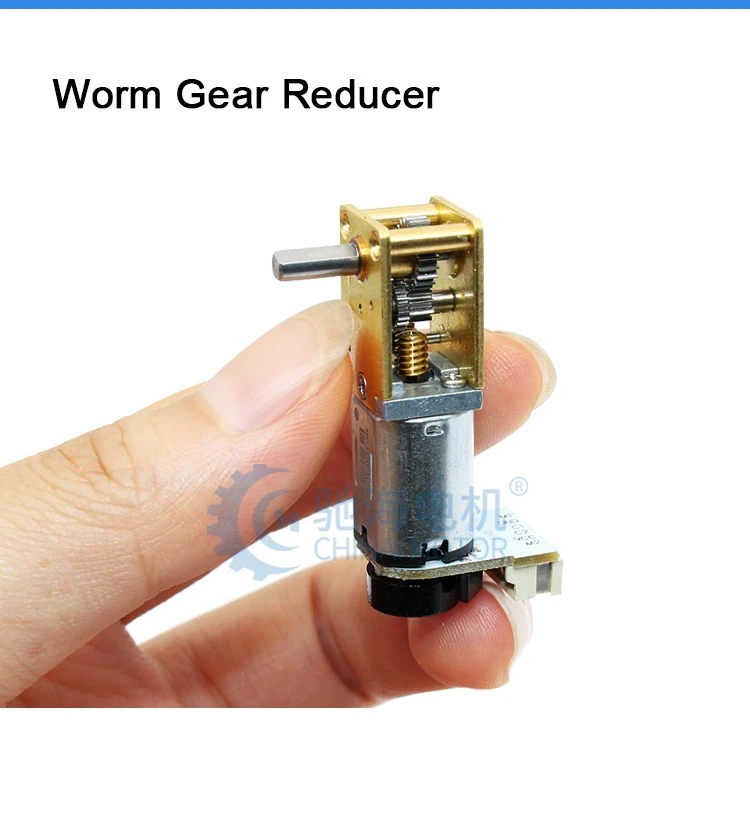

Vertraging van het wormwiel
Verhoog de overbrengingsverhouding, met zelfremmende functie
Soepele transmissie, compacte structuur
DC-wormwielmotor is een soort efficiënte en betrouwbare motor, die veel wordt gebruikt in verschillende industriële gebieden. Het heeft de voordelen van een constante snelheid, een laag geluidsniveau en een laag energieverbruik, dus het wordt veel gebruikt in industriële automatisering, elektrische transmissie en andere gebieden.
Gedetailleerde afbeeldingen
| Model: CHF-GW12T-N20VA DC-wormwielmotor |
| Spanning: DC12.0V-vermogen 0.2W (A35# Voer de motor in) |
| Micro-versnellingsconstructie, zelfremmende functie wordt niet aanbevolen gebruik meer dan 5.0kg.cm. De continue nominale belasting mag niet groter zijn dan 2,5 kg.cm |
| VERHOUDING | 118 | 238 | 300 | 603 |
| Nullaststroom (mA) | Kleiner dan of gelijk aan 65 | Kleiner dan of gelijk aan 65 | Kleiner dan of gelijk aan 65 | Kleiner dan of gelijk aan 65 |
| Onbelaste snelheid (rpm) | 200 | 100 | 78 | 39 |
| Nominaal koppel (Kg.cm) | 0.4 | 0.7 | 0.9 | 1.8 |
| Nominaal koppel (Nm) | 0.034 | 0.069 | 0.088 | 0.18 |
| Nominale snelheid (tpm) | 140 | 70 | 55 | 27 |
| Nominale stroom (A) | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 |
| Blokkeerstroom (A) | Kleiner dan of gelijk aan 0.4 | Kleiner dan of gelijk aan 0.4 | Kleiner dan of gelijk aan 0.4 | Kleiner dan of gelijk aan 0.4 |
| Blokkeerkoppel (Kg.cm) | Kleiner dan of gelijk aan 1,10 | Kleiner dan of gelijk aan 2,40 | Mag niet groter zijn dan 3.0kg.cm |
| HALL-signaal (7×Ratio) | 826.469 | 1652.931 | 2112.082 | 4224.164 |
| Spanning: DC6.0V-vermogen 0.2W (A35# Voer de motor in) |
| VERHOUDING | 118 | 238 | 300 | 603 |
| Nullaststroom (mA) | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 |
| Onbelaste snelheid (rpm) | 98 | 49 | 37 | 19 |
| Nominaal koppel (Kg.cm) | 0.15 | 0.3 | 0.4 | 0.8 |
| Nominaal koppel (Nm) | 0.015 | 0.029 | 0.039 | 0.078 |
| Nominale snelheid (tpm) | 70 | 35 | 27 | 13 |
| Nominale stroom (A) | Kleiner dan of gelijk aan 0.08 | Kleiner dan of gelijk aan 0.08 | Kleiner dan of gelijk aan 0.08 | Kleiner dan of gelijk aan 0.08 |
| Blokkeerstroom (A) | Kleiner dan of gelijk aan 0.2 | Kleiner dan of gelijk aan 0.2 | Kleiner dan of gelijk aan 0.2 | Kleiner dan of gelijk aan 0.2 |
| Blokkeerkoppel (Kg.cm) | Kleiner dan of gelijk aan 0.5 | Kleiner dan of gelijk aan 1.0 | Kleiner dan of gelijk aan 1,5 | Kleiner dan of gelijk aan 2,8 |
| Spanning: DC6.0V-vermogen 0.6W (B 45# Voer de motor in) |
| VERHOUDING | 118 | 238 | 300 | 603 |
| Nullaststroom (mA) | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 |
| Onbelaste snelheid (rpm) | 190 | 94 | 74 | 37 |
| Nominaal koppel (Kg.cm) | 0.30 | 0.60 | 0.75 | 1.5 |
| Nominaal koppel (Nm) | 0.03 | 0.06 | 0.074 | 0.15 |
| Nominale snelheid (tpm) | 140 | 70 | 55 | 27 |
| Nominale stroom (A) | Kleiner dan of gelijk aan 0.20 | Kleiner dan of gelijk aan 0.20 | Kleiner dan of gelijk aan 0.20 | Kleiner dan of gelijk aan 0.20 |
| Blokkeerstroom (A) | Kleiner dan of gelijk aan 0.65 | Kleiner dan of gelijk aan 0.65 | Kleiner dan of gelijk aan 0.65 | Kleiner dan of gelijk aan 0.65 |
| Blokkeerkoppel (Kg.cm) | Kleiner dan of gelijk aan 1,10 | Kleiner dan of gelijk aan 2,40 | Mag niet groter zijn dan 3.0kg.cm |
| Spanning: DC3.0V-vermogen 0.15W (B 45# Voer de motor in) |
| VERHOUDING | 118 | 238 | 300 | 603 |
| Nullaststroom (mA) | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 | Kleiner dan of gelijk aan 35 |
| Onbelaste snelheid (rpm) | 90 | 45 | 35 | 18 |
| Nominaal koppel (Kg.cm) | 0.15 | 0.30 | 0.40 | 0.8 |
| Nominaal koppel (Nm) | 0.015 | 0.029 | 0.039 | 0.078 |
| Nominale snelheid (tpm) | 65 | 33 | 26 | 13 |
| Nominale stroom (A) | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 | Kleiner dan of gelijk aan 0.15 |
| Blokkeerstroom (A) | Kleiner dan of gelijk aan 0.35 | Kleiner dan of gelijk aan 0.35 | Kleiner dan of gelijk aan 0.35 | Kleiner dan of gelijk aan 0.35 |
| Blokkeerkoppel (Kg.cm) | Kleiner dan of gelijk aan 0.5 | Kleiner dan of gelijk aan 1.0 | Kleiner dan of gelijk aan 1,5 | Kleiner dan of gelijk aan 2,8 |
Verpakking en levering
PAKKET:
Standaard omdoosverpakking.
AFLEVERTIJD:
3-20 dagen na bevestiging van de bestelling moet de leveringsdatum worden bepaald op basis van
productieseizoen en bestelhoeveelheid.
AANDACHT:
Als er speciale inklaringsdocumenten vereist zijn, neem dan vooraf contact met ons op voor bevestiging.
