2-fase 4-draadborstelloze stappenmotor
Productomschrijving
| product type | Chs-gm25by 2-fase 4-draadborstelloze stappenmotor |
| Maat | Φ25mm (verschillende vertraging verschillende verhoudingen) |
| Schachtlengte | 12 mm D 8 mm |
| Schacht Dianeter | Φ4mm, D-dikte 3,5 mm |
| Spanning | Gelijkstroom 12V |
| Gewicht | Ongeveer 75 gram |
Borstelloze stappenmotor is een soort hoog rendement en stabiele motor, die geschikt is voor vele gelegenheden omdat hij geen excitatie nodig heeft om stapbewegingen te realiseren.
Vergeleken met de traditionele borstelstappenmotor is de borstelloze stappenmotor stabieler, duurzamer en minder geluid en trillingen, wat de efficiëntie tot op zekere hoogte kan verbeteren.
Voor transmissieprestaties heeft de borstelloze stappenmotor ook een hoge regelnauwkeurigheid en gevoeligheid, waardoor de stappositie en stapsnelheid nauwkeuriger kunnen worden geregeld. In praktische toepassingen maakt de motor meestal gebruik van een tweefasige vierdraadsaandrijving om een soepelere en nauwkeurigere stappenregeling te bereiken.

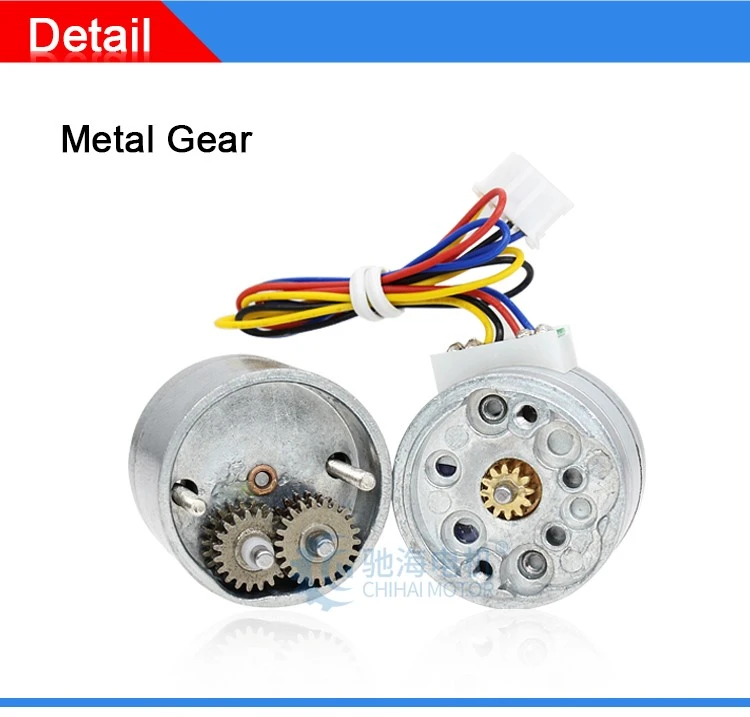

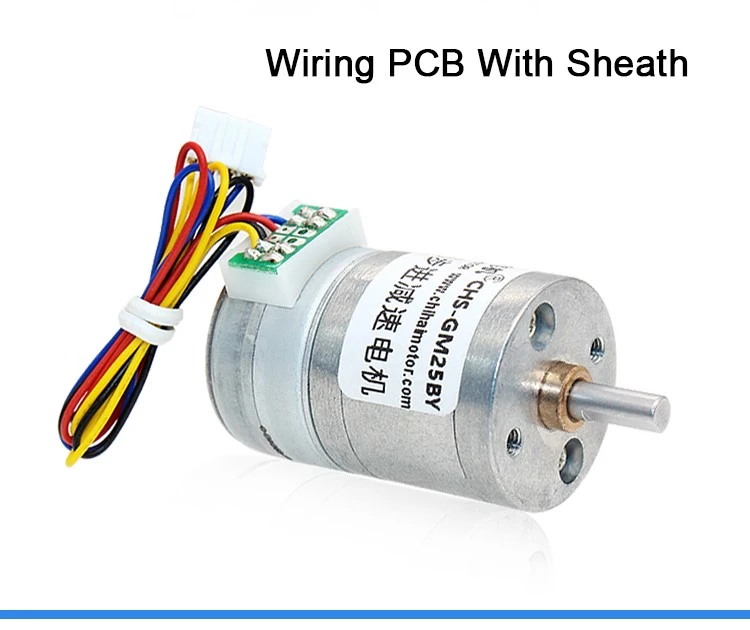

Gedetailleerde afbeeldingen
Voer stappenmotorparameters in
| Model | CHS-25BY-M2510 |
| NOMINALE SPANNING | 12 V DC (driver-IC:l6219) | STROOM PER FASE | 300mA / FASE |
| SPOELWEERSTAND | 10±7% ohm / FASE | AANTAL FASEN | 2 FASEN |
| STAP HOEK | 15 graden / STAP | OPWINDINGSMETHODE | 2 FASEN OPWINDING |
| RIJD MODUS | BIPOLAIRE AANDRIJVING | SPOELINDUCTANTIE | 7,5 mH / FASE |
| UITTREKKOPPEL |
MEER DAN 60 gf-cm BIJ 100 pp |
HOUDKOPPEL |
MEER DAN 75 gf-cm AT 0 pp |
| MAX. REACTIEFREQUENTIE | MEER DAN 1300 p.p | MAX. STARTFREQUENTIE | MEER DAN 800 pp |
| ISOLATIEKLASSE | KLASSE E VOOR SPOELEN | ISOLATIESTERKTE | 100 V AC VOOR EEN SECONDE |
| ISOLATIEWEERSTAND | 100MΩ DC 500V | BEDRIJFSTEMPERATUUR | -10 - +55 graad |
Uitgangsparameters van de vertragingsmotor
| Model: CHS-GM25BY borstelloze stappenmotor |
| Spanning: DC 12 V |

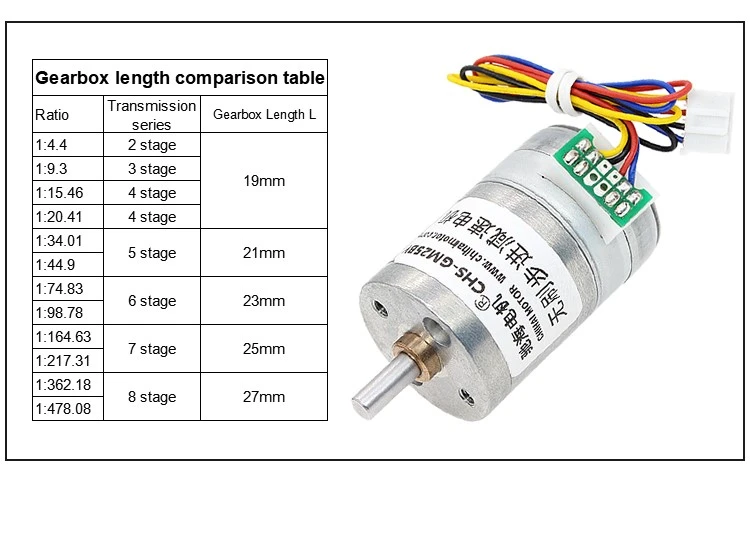

| Reductieverhouding | STAP HOEK (STAP) |
Onbelaste snelheid 700 PPS (tpm) |
Houdkoppel (kg.cm) |
Uittrekmoment (kg.cm) |
| 1:4.4 | 3.40 | 397.7 | Groter dan of gelijk aan 0.3 | Groter dan of gelijk aan 0.25 |
| 1:9.3 | 1.61 | 188.2 | Groter dan of gelijk aan 0.6 | Groter dan of gelijk aan 0.50 |
| 1:15 | 1.0 | 116.7 | Groter dan of gelijk aan 1.0 | Groter dan of gelijk aan 0.8 |
| 1:20 | 0.75 | 87.5 | Groter dan of gelijk aan 1,3 | Groter dan of gelijk aan 1.0 |
| 1:34 | 0.44 | 51.5 | Groter dan of gelijk aan 2.0 | Groter dan of gelijk aan 1,8 |
| 1:44.9 | 0.33 | 38.98 | Groter dan of gelijk aan 3.0 | Groter dan of gelijk aan 2,50 |
| 1:57 | 0.26 | 30.7 | Groter dan of gelijk aan 3,5 | Groter dan of gelijk aan 3.0 |
| 1:74.8 | 0.2 | 23.4 | Groter dan of gelijk aan 5.0 | Groter dan of gelijk aan 4.0 |
| 1:98.8 | 0.15 | 17.7 | Groter dan of gelijk aan 6,5 | Groter dan of gelijk aan 5,5 |
| 1:125 | 0.12 | 14 | Groter dan of gelijk aan 8.0 | Groter dan of gelijk aan 7.0 |
| 1:165 | 0.09 | 10.6 | mag niet groter zijn dan 9.0kg.cm | mag niet groter zijn dan 9.0kg.cm |
| 1:217 | 0.069 | 8.1 | ||
| 1:362 | 0.041 | 4.8 | ||
| 1:478 | 0.031 | 3.7 |

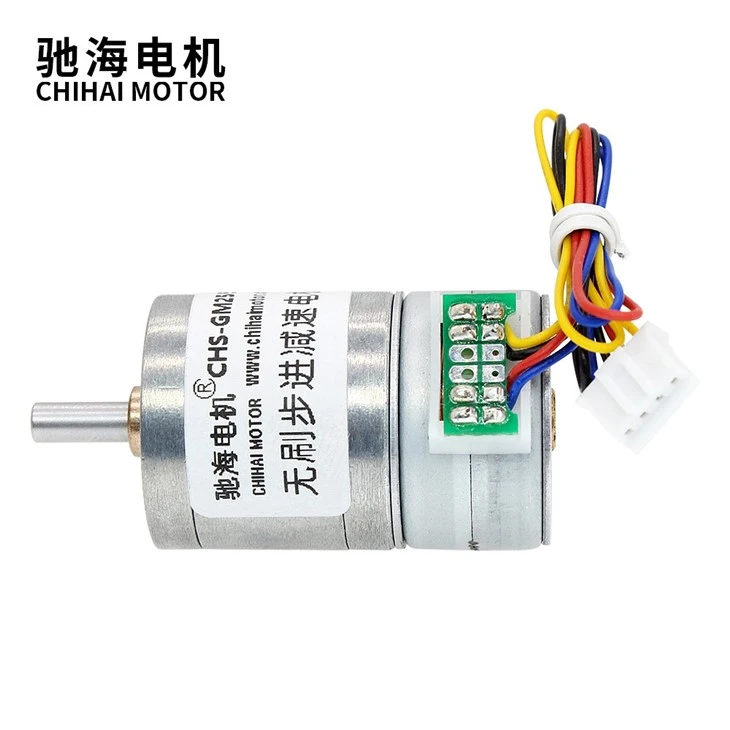

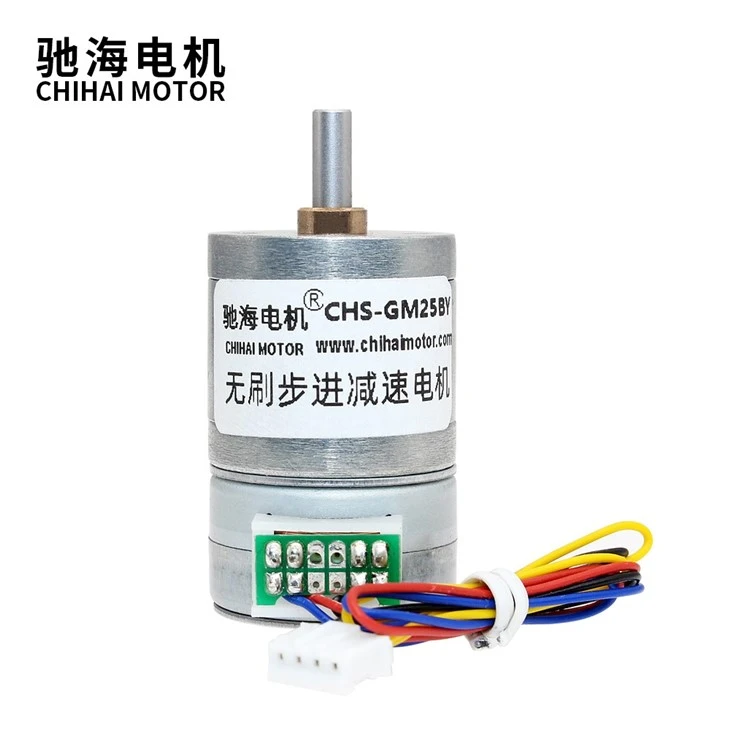

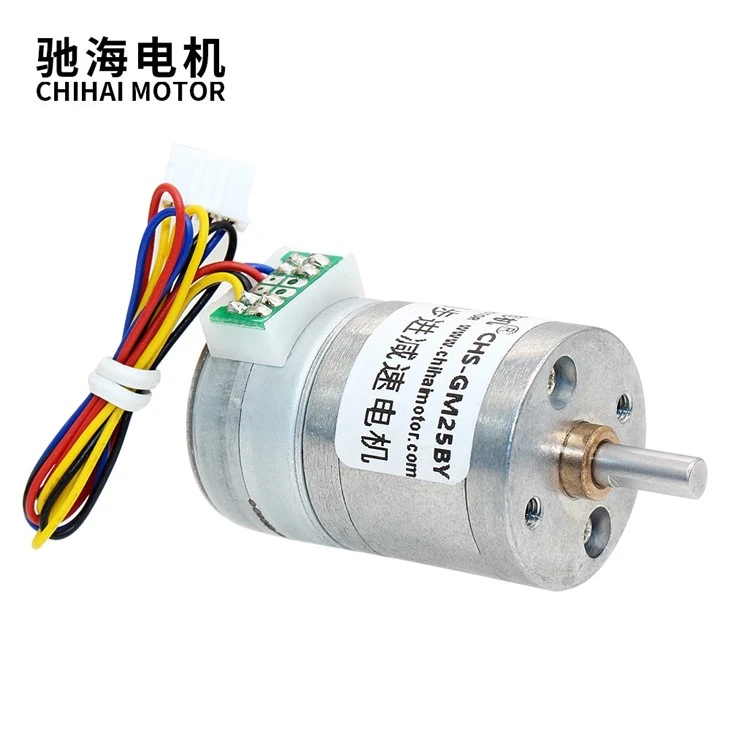

Productweergave
Verpakking en levering
PAKKET:
Standaard omdoosverpakking.
AFLEVERTIJD:
3-20 dagen na bevestiging van de bestelling moet de leveringsdatum worden bepaald op basis van
productieseizoen en bestelhoeveelheid.
AANDACHT:
Als er speciale inklaringsdocumenten vereist zijn, neem dan vooraf contact met ons op voor bevestiging.
